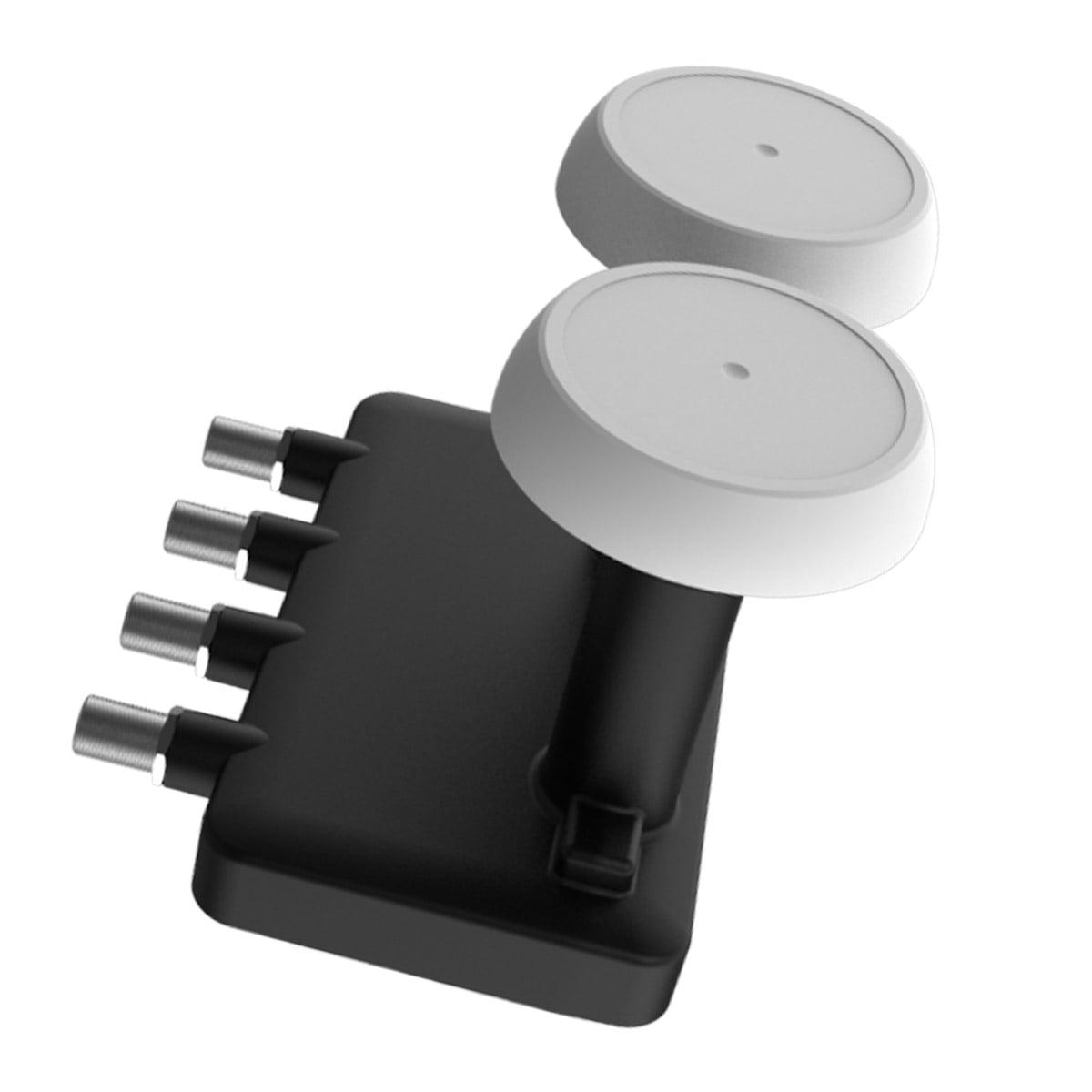

Inverto Mono Quad Monoblock 6° LNB (0.1dB, UHD 4K, ULN+, 13°E & 19.2°E)

Dieser Monoblock-LNB wurde speziell für die europäischen DTH-Märkte entwickelt und ermöglicht Dual-Satellitenempfang von den Orbitalpositionen 13°E und 19.2°E über eine einzelne 80 cm offset Satellitenantenne mit F/D = 0.6 und deren Verteilung an bis zu vier unabhängige Empfänger.

Features
- Niedriges Phasenrauschen
- DVB-S2 (HDTV) konform
- Rauscharm
- Geringe Leistungsaufnahme
- Sehr hohe Kreuzpolarisationsisolation
- Sehr hohe Frequenzstabilität

Der LNB empfängt Satellitensendungen mit horizontaler und vertikaler Polarisation im Frequenzbereich von 10.7 GHz ~ 12.75 GHz. Es bietet vier universelle Ausgangsports mit 950 MHz ~ 2150 MHz ZF-Frequenzbereich. Jeder Ausgangsport (F-Typ) führt auch Stromversorgungs- und Steuersignale. DiSEqC 1.0-Befehle ermöglichen die Auswahl der orbitalen Satellitenposition. Solange kein DiSEqC-Befehl empfangen wurde, ist der Standard-Feed die Position "Sat A" (d. h. 13°E). Polarisation (vertikal/horizontal) und Frequenzband (Low-Band/High-Band) werden unter Verwendung von 13 VDC/18 VDC und 0/22 kHz Steuersignalen ausgewählt.

Der LNB ist für Ultra High Definition (4K/8K)-Übertragungen optimiert und bietet eine hervorragende Kreuzpolarisationsisolierung, Phasenrauschen und Rauschzahl-Leistung. Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Qualitätsstandards der Branche hergestellt, ist dieser LNB eine ideale Lösung für den Satellitenempfang von Hotbird 13°E und Astra 19.2°E in ganz Europa.

Das LNB wird mit einem 40 mm Kunststoffringadapter geliefert, um die Montage an einem Standard 40 mm LNB-Halter zu ermöglichen.

Technische Daten
- Eingangsfrequenzbereich Tiefband: 10.7 GHz - 11.7 GHz
- Ausgangsfrequenzbereich Tiefband: 950 MHz - 1950 MHz
- Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
- Eingangsfrequenzbereich Hochband: 11.7 GHz - 12.75 GHz
- Ausgangsfrequenzbereich Hochband: 1100 MHz - 2150 MHz
- Oszillatorfrequenz (LO) Hochband: 10.6 GHz
- Rauschmaß: 0.6 dB typ., 1.0 dB max.
- LO-Frequenzgenauigkeit bei 25°C: ±0.5 MHz max.
- LO Temperaturdrift: ±1 MHz max.
- LO Anfangsgenauigkeit: ±0.5 MHz max.
- LO-Phasenrauschen bei 1 kHz: -75 dBc/Hz
- LO-Phasenrauschen bei 10 kHz: -80 dBc/Hz
- LO-Phasenrauschen bei 100 kHz: -90 dBc/Hz
- Verstärkung: 55 dB - 65 dB
- Verstärkungswelligkeit (über 26 MHz Bandbreite): ±0.75 dB max.
- Verstärkungsschwankung (im Vollband): 6 dB pp max.
- Spiegelfrequenzunterdrückung: 50 dB min.
- 1 dB Kompressionspunkt (Ausgang): 0 dBm min.
- Übersprechen: 22 dB min.
- Steuerung, Satelliten A/B/C/D Auswahl: DiSEqC 1.0: Sat A* = Hotbird 13°E, Sat B = Astra 19.2°E* Standard-Satellitenempfang
- Polaritätsinfo: Horizontale Polarisation: 18 VDC, Vertikale Polarisation: 13 VDC, Niedriges Band: 0 kHz, Hohes Band: 22 kHz ±4 kHz
- Ausgang's VSWR: 2.0:1 max.
- Bandinterne Störung: -65 dBm max.
- Stromaufnahme: 180 mA max. pro Port (10 VDC - 20 VDC)
- Betriebstemperatur: -30 °C - +60 °C
- Ausgangsimpedanz: 75 O
- Ausgangsanschluss: F-Typ (weiblich)
- Empfohlene Antennegrösse: 80 cm (F/D = 0.6)
- Gewicht: 311.6 g
- Abmessungen Verpackung (BxHxT): 112 x 102 x 128 mm

Lieferumfang
1x Inverto Mono Quad Monoblock 6° LNB
